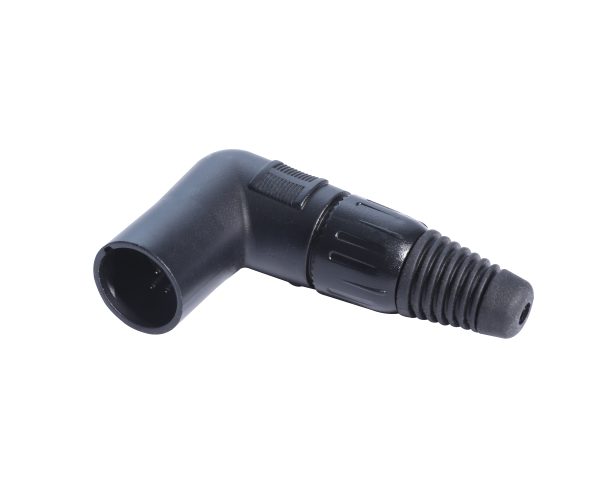

XR1170B-7P
7 pole 直角公頭電纜連接器，黑色外殼
觸點- 鍍銀、鍍鎳或鍍金
尾套顏色選項包括黑色、白色、黃色、紅色、藍色和綠色
為了牢固地夾緊所有電纜，它採用堅固的壓鑄件外殼、增強塑膠嵌件和卡盤式應力消除裝置
Download Data Sheet
Features & Benefits
Download
Technical Information
| 產品 | |
|---|---|
| 品號 | XR1170B-7P |
| 類型 | XLR |
| 性別 | 公頭 |
| 電氣特性 | |
|---|---|
| 接觸阻抗 | ≤ 5 mΩ |
| 介電強度 | 1.5 kVdc |
| 絕緣阻抗 | > 10 GΩ(初始) |
| 每個觸點的額定電流 | 5 A |
| 額定電壓 | < 50 V |
| 機械 | |
|---|---|
| 電纜外徑 | 3.5~8.0 mm |
| 插拔次數 | > 1000 次插拔次數 |
| 線徑 | 最大 0.7 mm² |
| 線徑 | 最大 20 AWG |
| 接線 | 焊接觸點 |
| 鎖緊裝置 | 閂鎖 |
| 材料 | |
|---|---|
| 縮尾 | 熱塑性硫化橡膠 (TPV) |
| 觸點 | 黃銅 |
| 絕緣粒 | 聚對苯二甲酸丁二醇酯 (PBT) |
| 鎖定元件 | 鋅壓鑄件 |
| 外殼 | 鋅壓鑄件 |
| 外殼電鍍 | 黑色 |
| 夾線 | 聚縮醛 (POM) |
